ROZMĚRY

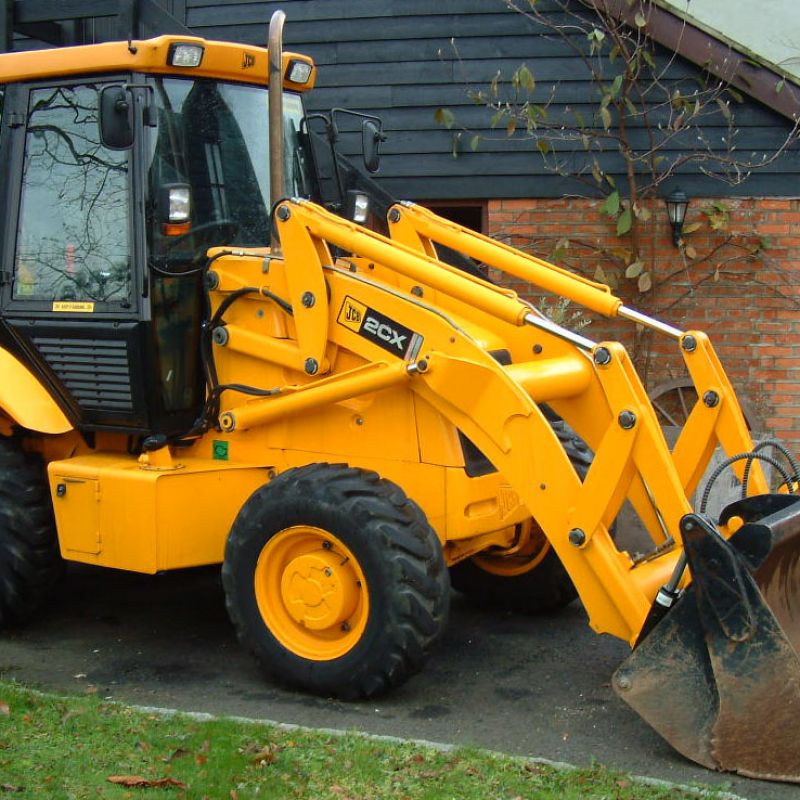

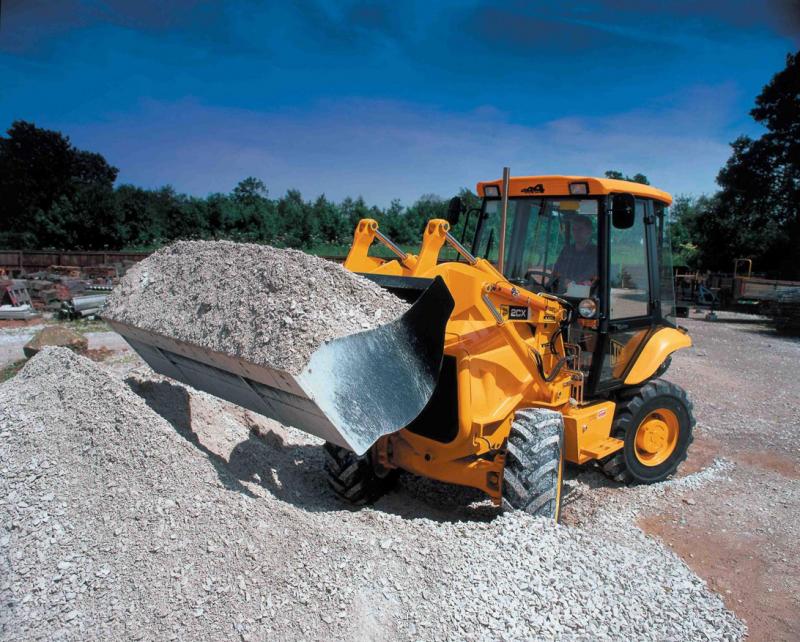

Model stroje 2CX Streetmaster
Celková přepravní délka 5,40 m

Výška ke středu volantu 1,76 m
Rozvor náprav 1,99 m

Výška po střechu kabiny 2,65 m
Střed otoče od středu zadní nápravy 1,13

Celková přepravní výška 2,2 m
Světlá výška podpěr 0,31 m

Šířka zadního rámu 1,85 m
Světlá výška otoče 0,49 m

Šířka lopaty                                                                            1,85 m

ŘAZENÍ

Řízené nápravy Přední a zadní
Počet otáček volantu od dorazu po doraz                                    4 m

Průměr otáčení - obrubník - obrubník - nebrzděno -  4WS              7,25
Průměr otáčení lopaty - obrubník - obrubník - nebrzděno - 4WS      9,35
V závislosti na rozměrech pneumatik, povrchu atd.

MOTOR

Emisní hodnoty Tier II
Výrobce JCB
Sání nepřeplňovaný vznětový motor
Zdvihový objem                                      4,4 l
Počet válců                                            4
Vrtání mm                                              103
Zdvih mm                                               132
Jmenovité otáčky motoru ot/min               2200
Jmenovitý výkon
Hrubý ISO/TR 14396 a SAE J I995 kW (k)   56 (75)
Max. kroutící moment
Měřeno dle ISO/TR 14396 a SAE J I995 Nm 302
Max. kroutící moment při ot/min                 1200

PŘEDNÍ NÁPRAVA

Zatížení nápravy               kg
Statické zatížení               7484
Dynamické zatížení           3765
Úhel výkyvu                    9,5º
Řízení Dvojčinný hydraulický válec

Úzká lopata                                         Univerzální lopata                                              Lopata 6-v-1
m                                                       m                                                                 m
Celková šířka vč. lopaty  1,37                                                 2,00                                                              2,00
Výsypná výška              2,42                                                 2,49                                                              2,48
Nakládací výška             2,99                                                 2,99                                                              2,99
Výška čepu                  3,24                                                 3,24                                                              3,24
Vodorovný dosah k čepu0.33                                                0.33                                                              0,33
Vodorovný dosah           1,43                                               1,43                                                               1,44
Max.vodorovný dosah při plné výšce 1,13                               1,13                                                               1,14
Vodorovný dosah při max. výsypné výšce 0,71                         0,71                                                               0,71
Hloubka skrývky              0,10                                               0,10                                                              0,10
Úhel naklonění vzad stupně 45º                                             45º                                                                45º
Výsypný úhel stupně          45º                                             45º                                                                45º
Rozevření čelistí                 ne                                               ne                                                                 0,70

Délka vidlí                                                        1,20
Šířka profi lu vidlí                                               0,10
Dosah na zemi                                                 1,02
Dosah při plné výšce                                        0,71
Max. výška zdvihu vidlí                                       3,04
Rozteč vidlí - min.                                             0,15
Rozteč vidlí - max.                                            1,28
Jmenovitá nosnost při těžišti nákladu 500mm od kraje           kg 1600
Max. úhel naklonění vzad na zemi stupně             10º

Průtok čerpadla při 2200 ot/min l/min
Výkon hlavního čerpadla                          63,8
Provozní tlak bar
Rýpadlo a nakladač                                230
OBJEMY PROVOZNÍCH NÁPLNÍ
Litry
Chladící systém                                     14
Palivová nádrž                                      83
Motorový olej vč. fi ltru                         11
Převodový olej vč. fi ltru                        17
Zadní náprava                                      9,0
Přední hnací náprava                             9,0
Hydraulický systém vč. nádrže                 83
