Celkova přepravni delka 5,62

Celkova přepravni vyška 3,61

Rozvor naprav 2,17

Šiřka zadniho ramu 2,36

Střed otoče od středu zadni napravy 1,36

Šiřka lopaty 2,35

Světla vyška podpěr 0,37

Šiřka zadniho ramu 2,24

Světla vyška otoče 0,52

Šiřka lopaty 2,23

Vyška ke středu volantu 1,94

Vyška po střechu kabiny 2,91

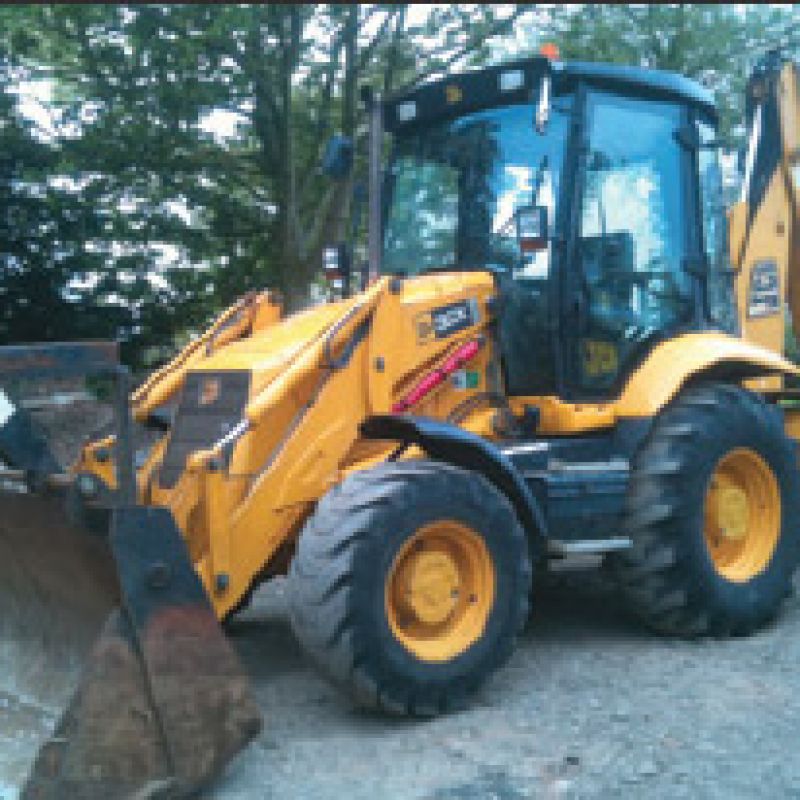

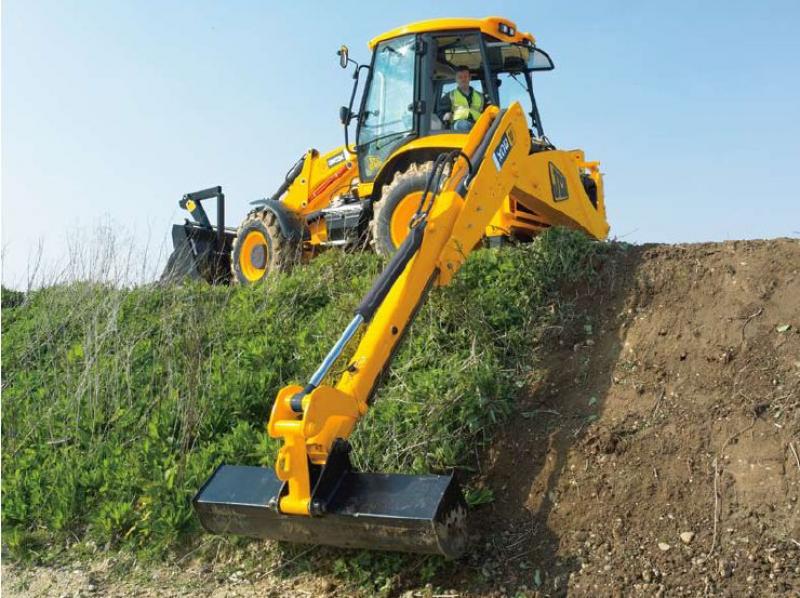

Model stroje 3CX SM                                             3CX SM
Výrobce JCB JCB
Sání Turbo                                                            Turbo
Zdvihový objem 4,4 l                                            4,4 l
Počet válců 4                                                        4
Vrtání mm 103                                                       103
Zdvih mm 132                                                        132
Jmenovité otáčky motoru ot/min 2200                  2200
Jmenovitý výkon
Jmenovitý ISO/TR 14396 a SAE J I995 kW 63        68,6
Kroutící moment
Jmenovitý ISO/TR 14396 a SAE J I995 Nm 362 408
Max. kroutící moment při ot/min 1200                     1200

Model stroje 3CX SM
Řízené nápravy Přední
Počet otáček volantu od dorazu po doraz 2 ¾m

Průměr otáčení - obrubník - obrubník - nebrzděno             8,1

Průměr otáčení lopaty - obrubník - obrubník - nebrzděno 10,4
Průměr otáčení - brzděno                                                    6,9
Průměr otáčení lopaty - brzděno                                         9,5
(V závislosti na rozměrech pneumatik, povrchu atd.)

Model stroje                                                                        3CX SM
Hmotnost                                                                             8070

Model stroje 3CX SM
Typ JCB planetová redukce s proporcionálním přenosem kroutícího momentu
Diferenciál s omezeným prokluzem Volitelná výbava
Zatížení nápravy kg
Statické zatížení                                      25000
Dynamické zatížení                                  12500

Model stroje 3CX SM                                       3CX SM
Výrobce JCB JCB
Typ Syncroshuttle Powershift
Měnič kroutícího momentu 305 mm                 305 mm
Zámek hydroměniče Není k dispozici               Volitelný
Převodový poměr měniče 2,54 : 1 2,              54 : 1
Rychlosti vpřed/vzad 4⁄4                                4⁄4
Volba rychlostních stupňů Manuální                 Powershift
Řazení - vpřed/vzad Kyvadlové Kyvadlové
Přepravní rychlosti km/hod                              km/hod
Pneumatiky - přední 12,5x18,                         zadní 18,4x26
1. rychlostní stupeň 6,2                                   5,4
2. rychlostní stupeň 10,0                                 10
3. rychlostní stupeň 21,3                                 22,5
4. rychlostní stupeň 39,8                                 38,3

Model stroje 3CX SM
Typ JCB řízená náprava s proporcionálním přenosem kroutícího momentu.
Zatížení nápravy kg
Statické zatížení                                          16500
Dynamické zatížení                                      8300
Úhel výkyvu                                                16º
Řízení Dvojčinný hydraulický válec

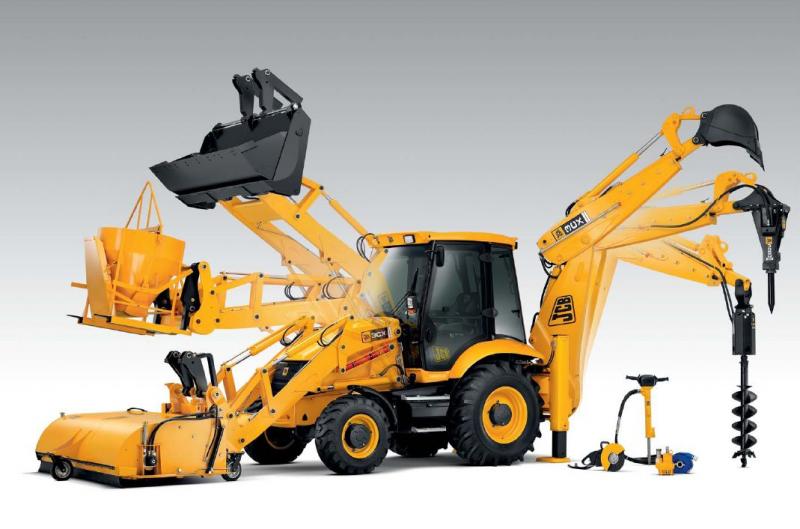

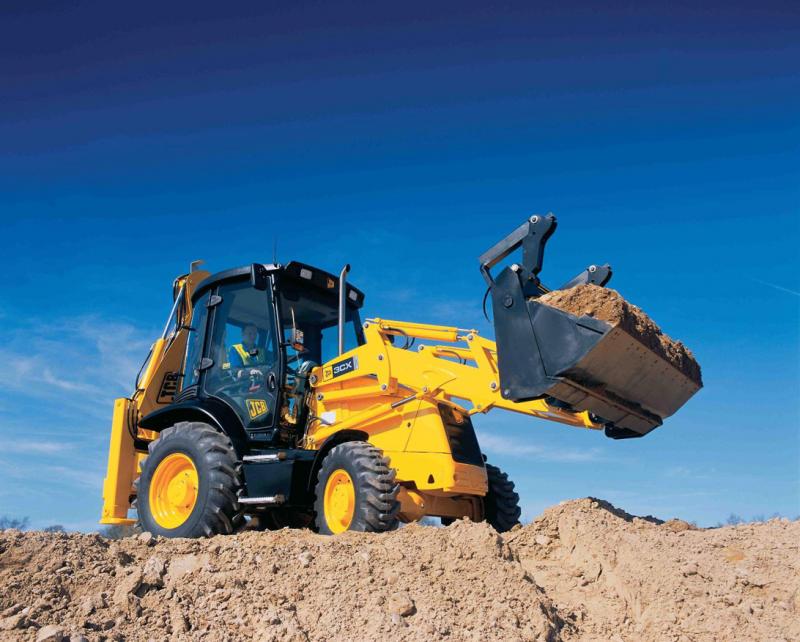

Lopata                                                         6-v-1 m
M Výsypná výška                                        2,72
N Nakládací výška                                       3,20
O Výška čepu                                              3,45
P Vodorovný dosah k čepu lopaty              0,36
Q Vodorovný dosah (dno lopaty vodorovně) 1,37
R Max. vodorovný dosah při plné výšce    1,15
S Vodorovný dosah při max. výsypné výšce 0,78
T Hloubka skrývky                                       0,10
U Úhel naklonění vzad stupně                     45º
V Výsypný úhel stupně                                43º
Rozevření čelistí                                           0,95

Montáž vidlic na lopatě           Vidlice na rychloupínači
m                                                                           m
Šířka profi lu vidlice 0,08                                     0,08
W Délka vidlic         1,10                                      1,10
X Dosah na zemi     2,78                                      2,18
Y Dosah při plné výšce 2,38                                1,81
Z Max. výška zdvihu vidlic 2,85                           3,23
Min. rozteč vidlic       0,20                                    0,20
Max. rozteč vidlic      2,17                                    1,03

Model stroje 3CX SM
Vylamovací síla lopaty                    kN                                   65,31
Vylamovací síla na ramenech         kN                                   47,32
Nosnost do plné výšky A*             kg                                   3229
Nosnost do plné výšky B*             kg                                   3169
Síla sevření čelistí lopaty (A* a B*) kN                                 29,40
* Typ A lopata = 2235 mm, Typ B lopata = 2350 mm

Průtok čerpadla při 2200 ot/min*
Motor 63 kW                                                                        68,6 kW
Otevřený hydraulický okruh (zubové čerpadlo) l/min l        /min

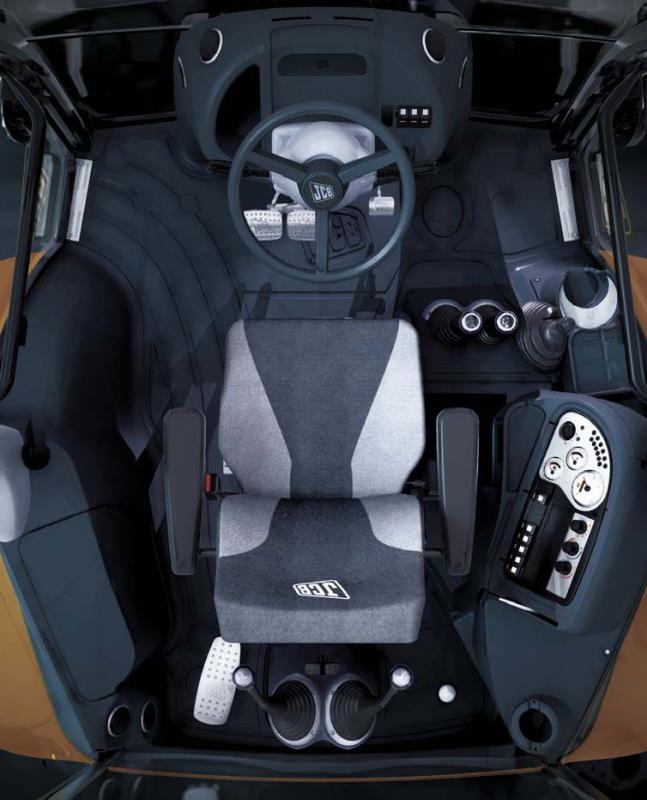

Manuální ovládání (zubové čerpadlo)
Výkon hlavního čerpadla           73                                          79
Výkon druhého čerpadla           51                                          64

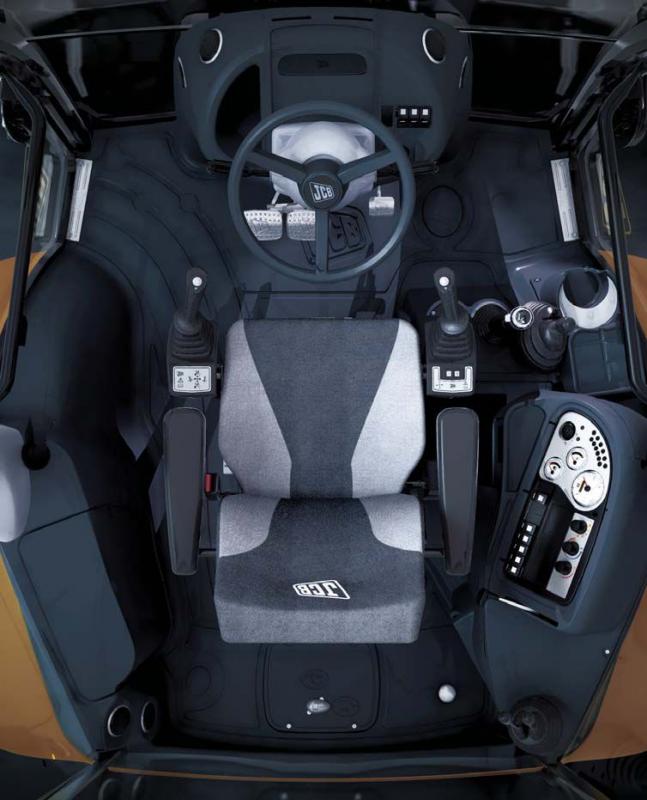

Easy Control
Výkon hlavního čerpadla             _                                          79
Výkon druhého čerpadla             _                                          64
Uzavřený hydraulický okruh (pístové čerpadlo)
Advanced Easy Control            165
Provozní tlak bar bar
Rýpadlo a nakladač                   251                                        251

Model stroje 3CX SM                                   Litry
Chladící systém                                           18,5
Palivová nádrž                                            160
Motorový olej vč. fi ltru                              15
Převodový olej vč. fi ltru                            16
Zadní náprava                                            16
Přední hnací náprava                                 16
Hydraulický systém vč. nádrže                  132
